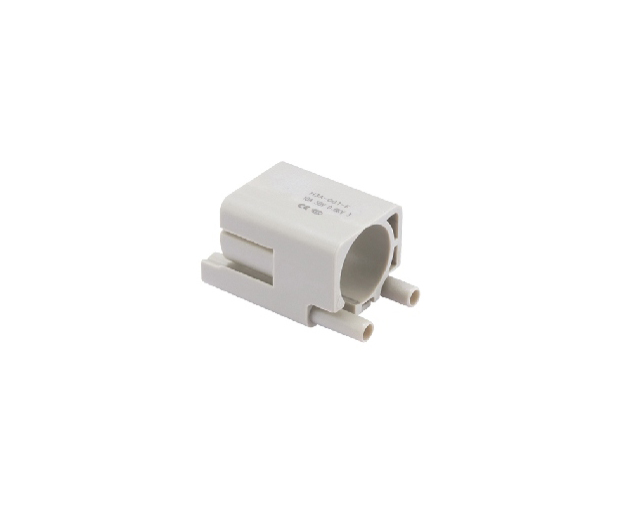

H3A-001-F
所屬類型：插芯-HM(EMC)芯體系列
型號：H3A-001-F
貨號：2111017201
是否需要另外訂購冷壓針：否
產品部位：插芯
產品簡介：Q-Coax模塊插體
資料下載：
H3A-001-F
產品詳情
| 插芯 | |
| 接插件針數 | 1 |
| 絕緣電阻 | ≥1010Ω |
| 材料 | 聚碳酸酯 |
| 工作溫度范圍 | -40℃...+125℃ |
| 阻燃等級 | V0 |
| 可拔插次數 | ≥500 |
| Q-Coax 針 | |
| 針數 | |
| －Q-Coax | 4+屏蔽 |
| －高密度Q-Coax | 8+屏蔽 |
| 依據 EN 61 984的電氣數據 | |
| －Q-Coax | 10A 50V 0.8kv 3 |
| －高密度Q-Coax | 5A 50V 0.8kv 3 |
| 額定電流 | 10/5A |
| 額定電壓 | 50V |
| 額定脈沖電壓 | 0.8kv |
| 污染程度 | 3 |
| 材料 | |
| －絕緣體 | 聚碳酸酯 |
| －外導體 | 鋅合金 |
| 接觸電阻 | ≤4mΩ |
| 工作溫度范圍 | -40℃...+85℃ |
| 依據UL94的阻燃等級 | V0 |
| 外導體表面 | 鎳 |
| 電纜直徑 | 3-9.5mm |
